FreeCAD


image du logo depuis WikiPédia fr

🧐 Koikecé Pourquoi Faire?

FreeCAD est un logiciel libre de modélisation 3D paramétrique avec lequel on va pouvoir dessiner des pièces techniques, des objets réels… C'est l'équivalent opensource de SolidWorks ou de Fusion 360. Comme eux c'est aussi une interface pleine d'entrées, d'options et de recoins qui peuvent être un peu difficile à prendre en main.

Ressources - Bases

Ressources en veille

Abonnement RSS à Mes Liens freeCAD+tuto :

des notes ici

Débutage 2022

Découvert au Club avec 👋👨 Christophe qui l'utilise pour créer des moules à recycler le plastique… Exploré un peu + avec 👋👨 Hervé pour générer du .gcode de CNC et usiner directement un peu de bois. Je creuse aussi pour mes recherches textile+impression 3D.

L'Arbre et les Ateliers

2 concepts fondamentaux: notre modèle est une suite d'opérations représentées dans l'arbre de construction. Selon ce que l'on souhaite faire on peut changer d'interface et d'outils en changeant d'Atelier. “Part” & “Part design”, “Sketecher” pour dessiner des esquisses 2D, Mesh pour définir le maillage d'une surface avant l'export STL, “Path” pour préparer un fichier gcode de CNC…

Ce serait cool de trouver le hook pour lister les pages taggées FreeCad ?

Importer des dessins 2D SVG

Fichier > Importer > selectionner svg, dans la fenêtre suivante choisir SVG as geometry (import SVG)

Cela crée des objets chemins “Path” dans l'arbre de construction.
Dans l'atelier Parts je peux extruder ces paths directement, avec des limites dès que mon dessin contient des contreformes.
Je peux appliquer des opération booléennes à mes chemins pour intégrer les contreformes.
Les dimensions d'inkscape sont conservées mais je ne peux pas redimensionner les paths dans FreeCAD.
Je peux par contre utiliser l'atelier Draft pour transformer mes chemins en esquisses ( redimensionnables / éditables). Attention selon les dessins ça pique les yeux.
Toujours dans Draft je peux cloner mon chemin, et je pourrai changer les dimensions du clone.
Il va vite falloir en faire des corps ou des pièces…

C'est possible MAIS quelques limites à connaître :

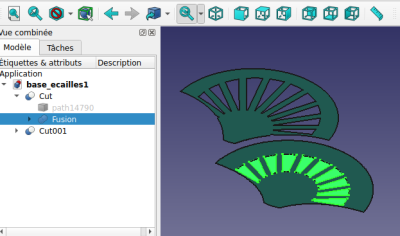

les contreformes d'un dessin ajouré ne seront pas perçues ainsi par FreeCAD, dans l'Atelier Part il faudra “unir” les 2 chemins avant d'extruder. Si les trous sont multiples, d'abord unir les trous entre eux puis faire une différence de la fusion obtenue au contour exter.

  • FreeCAD n'aime pas forcément beaucoup ça,

Exporter en STL

classique pour l'impression 3D, cela fonctionne SI nos formes sont dans un corps ou dans une pièce. Sans cela on obtient des STL “cassés” et une alerte dans le trancheur.
